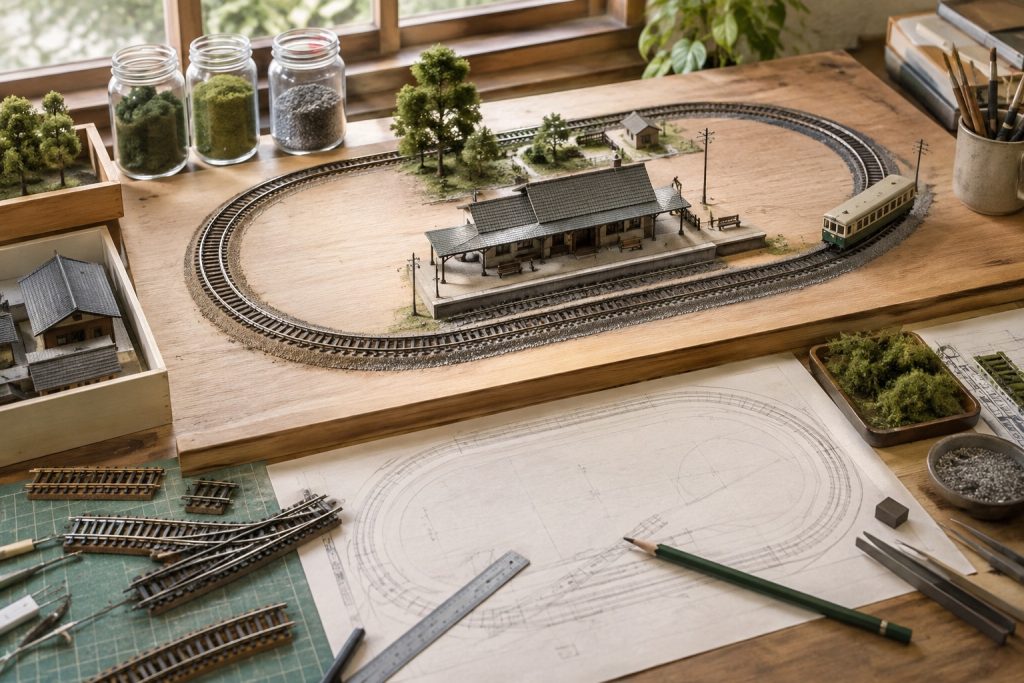

HOゲージのレイアウト設計と情景作り｜走らせて眺めて整備まで学ぶ

HOゲージのレイアウト設計と情景作り｜基礎知識

まずは狙いの運転と保管場所、作業時間のリズムを言語化します。車両の長さと連結数から駅の有効長が決まり、必要面積の目安が見えてきます。企画の芯を先に置けば、材料選びと工程の順番が自然に整います。

運転像を短い言葉にして設計の核にする

「通勤形四両で往復」「貨物二軸で入換」「地方私鉄の一周」など、やりたい運転を十五字前後で表します。言葉が定まれば分岐の数や駅の長さが過不足なく決まり、機能の欲張りを自然に避けられます。写真の主役も決まり、視線の誘導が設計に反映されます。

保管と設置の導線を最初に決めておく

常設なら掃除や来客の動線、可搬なら出し入れの高さと持ち手の位置を先に決めます。床置きはホコリが増えるので避け、台上に固定すると点検が楽になります。収納の導線まで含めた設計は後の改修を軽くし、遊ぶハードルを下げてくれます。

編成と駅有効長の対応関係を把握する

車体長二百ミリ級の四両なら八百ミリ、六両なら一二〇〇ミリ程度が停車の安心目安です。端に余裕を設けると撮影の構図が安定し、ホーム端での停止演技にも余力が生まれます。駅の長さを少し長くすると、運転の選択肢が増えて飽きが来にくくなります。

作業時間のリズムに合わせ工程を分割する

敷設、通電確認、地面のベース、情景の密度上げと段階を分け、各段の終了条件を決めます。短時間で達成できる目標があると進みやすく、停滞も防げます。段階の完了時には一度運転して結果を記録し、次の工程の課題を簡潔に書き残します。

見せ場は二つまでに絞り効果を集中させる

駅と橋、築堤とトンネルなど、二点に集中させると視線が迷いません。密度の山を主役の手前に置き、奥は空を広く切り取ります。建物の数を抑えて看板や人物で情報量を補い、過密による整備性の低下を予防します。集中は完成速度と保守性の味方です。

企画の芯が見えたら、次はサイズと曲線半径、勾配の現実解を押さえます。ここを守るだけで走りの安定は大きく変わります。

サイズと最小半径の現実解を押さえる

迫力を保ちながら安定して走らせるには、半径と勾配の天井を理解することが近道です。編成や台車の可動域から逆算し、余裕を残した設計にします。寸法の目安を決めると、迷いが減り作業速度が上がります。

曲線半径は見た目と機能の両面で決める

実感的な表情を得たいならR550〜R800が扱いやすく、長大編成や客車主体ではR800以上が安心です。R490以下も走行自体は可能な場合がありますが、連結器の首振りが大きくなり外観の破綻が出やすくなります。撮影と運転の両方で納得できる範囲を選びます。

勾配は短い面積ほど緩く設定する

床面積が限られるほど勾配は厳しく感じられます。二パーセント前後を基本に、橋脚やトンネルの高さを小さめに設計すると実用域に収まります。勾配の途中に分岐や曲線を重ねると負荷が増えるため、重ならない配置にすると安定が得られます。

直線と余白が写真と整備を助ける

最小半径を満たしても直線の余白が不足すると窮屈に見えます。駅の手前後に短い直線を入れるだけで停車シーンの説得力が上がり、車両交換も容易になります。撮影三脚の足場や点検口の位置も、余白として同時に設計に織り込みます。

寸法の目安を手に入れたら、線路システムとポイントを選びます。施工速度と表現力のバランスを取り、配線計画を簡潔にまとめます。

線路システムとポイント計画をまとめる

道床付きユニットは速度、フレキシブルは自由度が魅力です。ミックスすれば工期と表情を両立できます。ポイントは選択式か非選択式かを把握し、極性の管理を明確にします。通電の確実さが走り心地を支えます。

道床付きとフレキシブルの折衷で効率化

幹線の大半を道床付きで手早く敷き、見せ場の曲線だけフレキで滑らかに整えます。接続は目立たない位置へ逃し、段差は薄い紙やすりで均します。ユニットのジオメトリを崩さない範囲で自由曲線を加えると、見た目と施工性の折り合いが取れます。

ポイントの種類と配置の考え方

選択式は構内がシンプルになり、非選択式は複雑な配線でも安定が得やすい構成です。ミニ面積では分岐は一つか二つまでに絞り、待避線や入換の目的に直結させます。転轍機周辺は直線を多めにして、車輪の逃げを確保します。

フィーダと給電の計画を図に残す

最初は一本のフィーダで周回を試し、減速や停止が出た区間に追加します。はんだ付け位置は一段奥で目立たせず、配線は裏面で束ねてラベル化します。給電系統図を紙と写真で残すと、後の故障切り分けが短時間で済みます。

線路と給電が整えば、次は地形と構造物で空間に起伏を加えます。高さは控えめでも効果は十分で、写真の説得力が増します。

地形と構造物で余白と密度を設計する

広い面積に頼らず奥行きを生むには、密度の山谷を明確にし、高低差を控えめに配るのが有効です。点検口を確保し、保守動線を壊さないことが長く遊ぶ鍵です。視線誘導を意識して配置を整えます。

築堤と切通で緩い起伏を作る

スタイロフォームを段積みして築堤を作り、側面を薄く削って風を受けた草地を表現します。切通は斜面を荒めに削り、粉体で土質の差を演出します。高さを六十ミリ級に抑えれば点検口と両立しやすく、視線の上下動も自然に生まれます。

橋梁と駅を二点構成で結ぶ

駅側は建物の密度で引き留め、橋梁側は水面や谷で抜けを作ります。橋脚は力の流れがまっすぐ落ちるように受けを作り、固定はL字材で噛ませます。駅と橋の距離に余裕を持たせ、直線で呼吸する区間を挟むと運転と撮影が落ち着きます。

色と季節を一つに決めて統一する

季節を決めると配色が固まり、説明不要の写真になります。春は明るい緑、夏は深い緑、秋は枯色、冬は鈍いグレーでまとめます。屋根に青み、地面に温度感を少し足すと全体が締まり、人形や車の色も馴染みます。

空間の設計ができたら、電気と運転の安定を作ります。清掃や給電の管理を仕組みに落とし込み、故障の芽を小さいうちに摘みます。

電気と運転の安定をつくる

大きなスケールほど接触の荒れが走りに現れます。清掃と記録、点検口の運用で安定を維持します。電源とフィーダの系統を分かりやすく残し、速度曲線を把握しておくと調整が短時間で済みます。安定運用で遊ぶ回数が増えます。

清掃ルーチンを短時間で回す

車輪は綿棒とクリーナーで軽く拭き、踏面を傷つけないようにします。レールは拭き過ぎず、乾いた布で仕上げます。低速一周の試験を定例化し、嫌な音や減速が出た箇所はジョイナーを点検します。短い習慣が長い安定につながります。

給電系統と記録の運用

給電は一区画一フィーダを上限に、症状に応じて増やします。はんだは裏面で目立たせず、ケーブルは結束で束ねてラベルを付けます。通電図は紙と写真で残し、更新履歴も簡単に書き添えます。故障時は図と実物を対照しながら切り分けます。

速度曲線と牽引力の把握

定電圧での速度と牽引両数の関係を記録します。急勾配での空転やギクシャクは速度の設定で緩和できる場合が多く、駅構内では細かな調整で停車演技が安定します。数値で把握すると、車両交換時もすぐに最適域に戻せます。

運転の土台が整ったら、完成後を見据えた保守と収納、撮影の導線を整えます。片づけやすさは遊ぶ回数を確実に増やします。

保守収納と撮影で長く楽しむ

完成後の心地よさは収納と撮影で決まります。箱や取っ手、背景紙など小物の選び方でハードルが下がり、作品に触れる頻度が上がります。撮影は光と背景を固定し、記録を積み重ねて改修に活かします。続ける設計に仕上げます。

収納と可搬の工夫

浅型の箱に本体と電源をまとめ、仕切りで工具と情景小物を分けます。持ち手は重心に近い位置へ取り付け、蓋の裏に薄い背景板を忍ばせます。建物は磁石やダボで着脱式にし、現地での復旧を簡単にします。保管場所の湿度も記録に残します。

撮影のベースを固定する

背景紙はニュートラルグレーを基本に、光は拡散一灯から始めます。露出をわずかにアンダーへ寄せ、金属やガラスの反射を整えます。三脚位置をテープでマーキングすると構図が再現でき、改修前後の比較がしやすくなります。

記録を運用に活かす

運転や清掃、改修の記録を一冊にまとめます。写真と短文で日付を残し、速度や牽引両数などの数値も同じページに書き込みます。記録は次の改善点を自然に示し、迷いを減らします。長く続けるほど作品の履歴が価値になります。

収納と撮影の導線が整えば、作品は生活に馴染みます。少しずつ記録を重ね、季節や編成で表情を更新していきましょう。

まとめ

HOゲージは大きさゆえの迫力と質感が魅力です。企画では運転像を短い言葉にし、収納と導線から逆算して面積と有効長を決めます。曲線半径と勾配は同時に攻めず、直線の余白で停車の説得力を高めます。線路は道床付きとフレキの折衷で表現と工期を両立し、ポイントは方式と極性を把握します。地形と構造物は密度の山谷で視線を導き、点検口で保守性を確保します。電気と運転は清掃と記録、給電図の管理で安定を維持します。収納と撮影を仕組みにすると遊ぶ回数が増え、作品の履歴が価値になります。小さな基準を積み重ねれば、日常の中で長く走り続けるレイアウトに育ちます。
